貼片機中的 “神奇巧手”—— 貼片頭

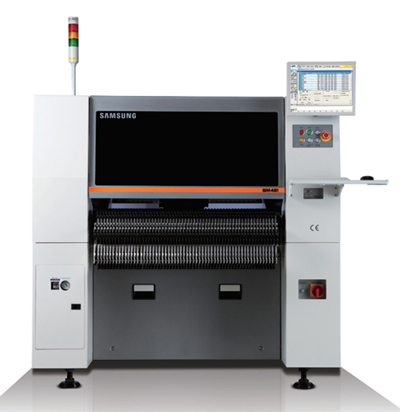

在電子制造的廣闊領域中，貼片機無疑是一位至關重要的 “主角”。它承擔著將微小的電子元器件精準、高效地貼裝到印刷電路板（PCB）上的艱巨任務，其重要性如同心臟之于人體，直接關系到電子產品的性能與質量。而在貼片機的眾多組成部件里，貼片頭則堪稱最為關鍵的 “神奇巧手”，它的每一次精準操作，都決定著電子設備能否正常運行。接下來，就讓我們一同深入探尋貼片頭的神秘世界，揭開其組成和功能的神秘面紗。
貼片頭的基本構成

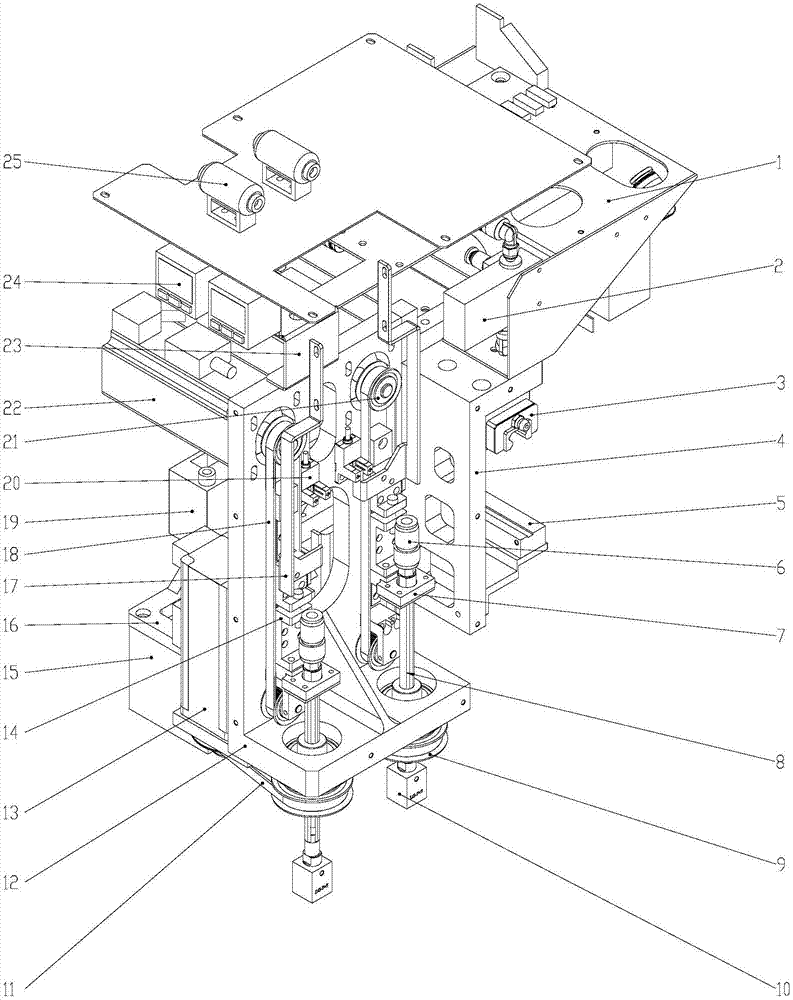

貼片頭主要由真空吸嘴、噴嘴更換器、噴嘴清洗裝置等部分組成，每個部分都在貼片過程中發揮著不可或缺的作用，共同保障了貼片機的高效、精準運行。

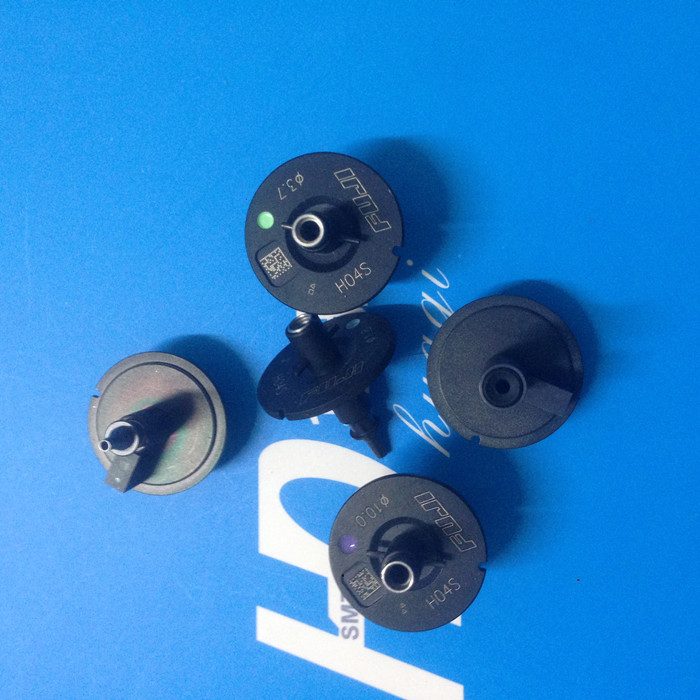

真空吸嘴：精準抓取的 “得力工具”
真空吸嘴是貼片頭直接與電子元器件接觸的關鍵部件，其作用原理是利用負壓來吸取元件。在貼片過程中，當需要拾取元件時，真空系統會在吸嘴內部產生負壓，使元件能夠緊緊吸附在吸嘴的端部。吸嘴的設計十分精巧，其孔徑大小和形狀會根據所吸取元件的尺寸和類型進行定制，以確保對不同規格的元器件都能實現精準、穩定的抓取。例如，對于微小的片式電阻、電容等元件，會配備孔徑較小且精度較高的吸嘴；而對于較大尺寸的集成電路（IC）等元件，則會使用孔徑較大、吸附力更強的吸嘴。這種精準的適配性，使得真空吸嘴能夠在高速貼片的過程中，準確無誤地拾取每一個元件，為后續的貼裝工作奠定堅實基礎。
噴嘴更換器：應對多樣需求的 “變裝大師”
在實際的生產過程中，貼片機需要處理各種各樣的電子元器件，這些元件的尺寸、形狀和材質各不相同，因此需要使用不同規格的吸嘴來進行拾取和貼裝。噴嘴更換器的出現，就是為了解決這一問題。它能夠根據生產需求，快速、準確地切換不同類型的吸嘴，大大提高了貼片機的靈活性和適應性。當貼片機需要從貼裝小型芯片轉換到貼裝大型元器件時，噴嘴更換器能夠迅速將適用于小型芯片的吸嘴更換為適合大型元器件的吸嘴，整個過程高效且精準，極大地減少了因更換吸嘴而導致的停機時間，從而提升了整體的貼片效率。
噴嘴清洗裝置：維持高效的 “清潔衛士”
隨著貼片工作的持續進行，吸嘴在吸取元件的過程中，其端部難免會沾染錫膏、灰塵等雜質。這些雜質如果不及時清理，將會影響吸嘴的吸附性能和貼裝精度，進而導致貼片質量下降和生產效率降低。噴嘴清洗裝置的作用就是定期對吸嘴進行清潔，確保其始終處于更佳工作狀態。常見的噴嘴清洗裝置采用高壓氣體噴射、超聲波清洗等技術，能夠有效地清除吸嘴上的錫膏殘留、灰塵等污垢，保證吸嘴的清潔度和吸附力。通過及時、有效的清洗，噴嘴清洗裝置為貼片機的持續、穩定運行提供了有力保障，使得貼片頭能夠始終保持高精度的貼裝能力，確保每一個電子元器件都能準確無誤地貼裝到印刷電路板上。
貼片頭的核心功能
元件拾?。洪_啟貼片流程的步
當貼片機啟動貼片程序后，貼片頭會依據預先設定的程序指令，迅速而精準地移動到供料器的上方。此時，真空吸嘴會在真空系統的作用下，產生強大的負壓吸力，從而穩穩地拾取供料器上的電子元器件。這一過程看似簡單，實則對精度要求極高。因為電子元器件的尺寸往往非常微小，哪怕是極其細微的偏差，都可能導致后續的貼裝出現問題。例如，在貼裝一些高精度的芯片時，貼片頭的拾取精度需要控制在微米級別，以確保芯片能夠準確無誤地被吸取，并為后續的貼裝工作做好準備。
位置校正：確保貼片精度的關鍵環節
貼片頭拾取元件后，由于各種因素的影響，元件的位置和角度可能會存在一定的偏差。為了確保元件能夠準確地貼放到 PCB 焊盤上，貼片頭配備了先進的位置校正系統。這個系統通常采用光學、激光等高精度的檢測技術，對元件的位置和角度進行測量。一旦檢測到偏差，貼片頭會通過精密的機械結構和控制系統，對元件進行微調，使其達到理想的貼裝位置和角度。例如，在高速貼片機中，位置校正系統能夠在極短的時間內完成對元件的檢測和校正，確保貼片的高精度和高速度。即使在貼片過程中遇到一些微小的震動或干擾，位置校正系統也能夠及時進行調整，保證貼片的準確性。
元件貼放：完成使命的 “最后一落”
經過位置校正后的元件，已經處于更佳的貼裝狀態。此時，貼片頭會按照預設的程序，將元件精準地放置到 PCB 焊盤上。在這一過程中，貼片頭需要控制貼放的力度和角度，以確保元件與焊盤之間能夠實現良好的電氣連接和機械固定。如果貼放力度過大，可能會導致元件損壞或焊盤變形；而貼放力度過小，則可能會導致元件焊接不牢固，出現虛焊等問題。同樣，貼放角度的不準確也會影響焊接質量和產品性能。因此，貼片頭的貼放功能是整個貼片過程中最為關鍵的一環，它直接決定了電子產品的質量和可靠性。例如，在貼裝一些大型的集成電路（IC）時，貼片頭會采用特殊的貼放技術，確保 IC 能夠平穩地放置在焊盤上，并與焊盤實現緊密的貼合，從而保證電路的正常運行。
貼片頭的類型與特點
高速貼片頭：效率至上的 “閃電俠”
高速貼片頭主要應用于大規模電子產品制造領域，如智能手機、平板電腦等消費電子產品的生產線上。其設計理念聚焦于實現極高的貼片速度，以滿足現代電子制造業對產能的巨大需求。

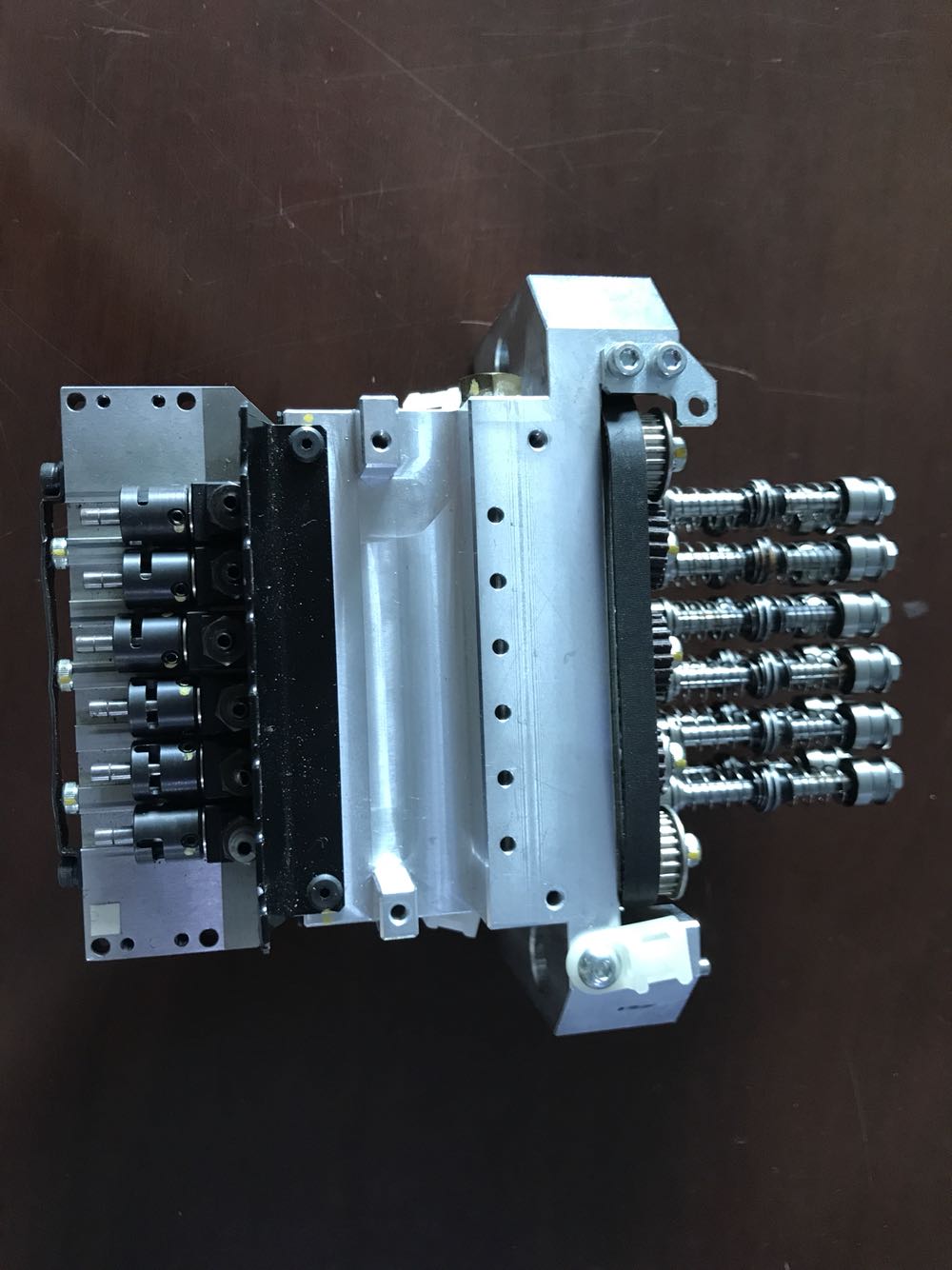

在結構設計上，高速貼片頭通常配備了多個吸嘴，這些吸嘴呈特定的排列方式，能夠在一次運動過程中同時拾取多個小型電子元器件，大大提高了貼片的效率。同時，其運動機構經過精心優化，具備快速、精準的移動能力，能夠在短時間內完成元件的拾取、校正和貼放等一系列動作。例如，一些先進的高速貼片機的貼片速度可以達到每小時數萬甚至數十萬個元器件，這使得大規模生產得以高效、快速地進行，有力地推動了電子產業的發展。
多功能貼片頭：適應多元的 “俠”
多功能貼片頭則廣泛應用于電子產品的研發、小批量生產以及對貼片精度要求較高的特殊領域，如高端醫療設備、航空航天電子設備等的制造過程。

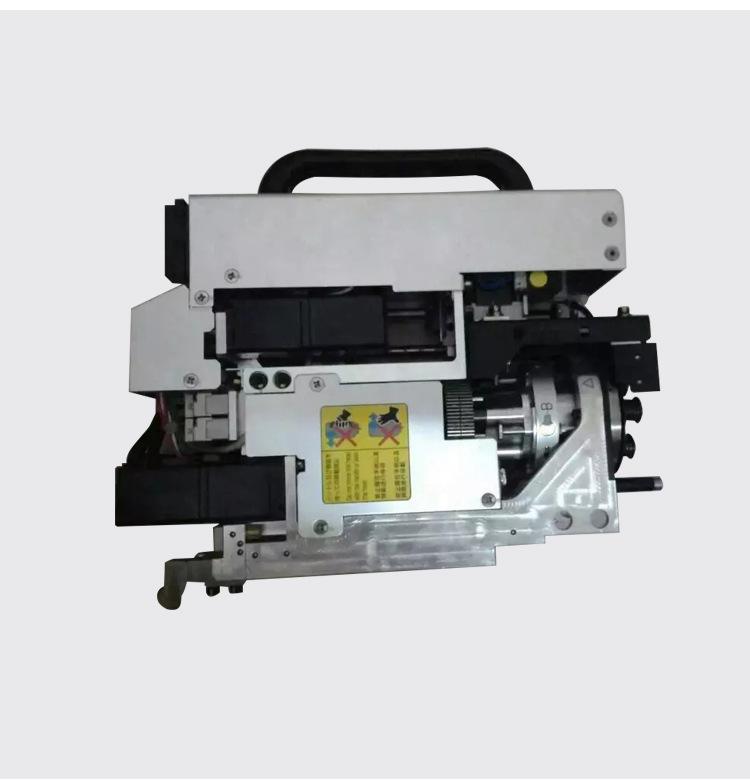

這類貼片頭的突出特點是能夠靈活處理各種不同類型、尺寸和形狀的電子元器件，包括一些不規則形狀的異型元器件以及高精度的集成電路等。它具備多種功能模式，可根據所處理元件的特點進行智能切換和調整。例如，在貼裝一些引腳密度高、封裝形式復雜的芯片時，多功能貼片頭能夠通過的視覺檢測和精密的位置校正系統，確保芯片準確無誤地貼裝到 PCB 上，并且保證引腳與焊盤之間的良好連接。同時，對于一些較大尺寸或較重的元器件，多功能貼片頭也能夠通過調整吸附力和貼裝壓力，實現穩定、可靠的貼裝操作，充分展現了其在應對多樣化貼片需求方面的強大優勢。
貼片頭的維護與保養
貼片頭作為貼片機的核心部件，其良好的運行狀態對于保證貼片機的性能和生產效率至關重要。因此，定期對貼片頭進行維護與保養是必不可少的環節。
日常維護主要包括清潔和檢查工作。每天在貼片機使用前后，應對貼片頭的外觀進行仔細檢查，查看是否有明顯的損傷或異物附著。同時，使用干凈的軟布或專用清潔工具，清除貼片頭表面的灰塵和雜質，特別是吸嘴部位，要確保其清潔無污垢，以免影響吸附力和貼裝精度。對于吸嘴，還需定期進行深度清潔，可使用專用的溶劑和清洗設備，去除吸嘴上積累的錫膏殘留、灰塵等，保證吸嘴的良好性能。
此外，定期檢查貼片頭的活動部件，如滑軌、絲桿等，添加適量的潤滑油，以確保其運行順暢，減少磨損和故障的發生。同時，還要檢查吸嘴的磨損情況，一旦發現吸嘴有磨損、變形或損壞，應及時更換，以免影響貼片質量。
在貼片機運行一段時間后，還需要進行更為全面的校準和調試工作。利用高精度的校準工具和軟件，對貼片頭的位置、角度等參數進行檢測和調整，確保其在更佳狀態下工作，保證貼裝的高精度和穩定性。
通過以上維護與保養措施，可以有效地延長貼片頭的使用壽命，減少設備故障的發生，提高貼片機的工作效率和產品的貼裝質量，為電子制造企業的生產運營提供有力保障。
結語
貼片頭作為貼片機的核心部件，其精密的組成結構和強大的功能是電子制造高精度、高效率的有力保障。從元件的精準拾取到貼放，每一個環節都凝聚著先進的技術和工藝。隨著電子產業的不斷發展，貼片頭也在持續進化，朝著更高精度、更快速度和更強適應性的方向邁進，為電子產品的小型化、智能化發展奠定了堅實基礎，有力地推動著整個電子制造產業不斷向前發展，開創更加輝煌的未來。
