產品型號：伊蘭特x-ray HT100 透視檢測

產品廠商：伊蘭特

伊蘭特x-ray HT100 透視檢測設備產品介紹

伊蘭特x-ray HT100 透視檢測設備系列高解析度X光無損探傷儀主要使用于鋰電池、BGA、CSP、flip chip、LED、半導內部，多層電路板以及鑄造件的質量檢測，并能快捷清晰地檢測電路板的焊接情況，x-ray HT100 透視檢測設備特別適 用生產過程的質量檢測和返修后的質量檢測。HT 包括一個基于 Windows 系統平臺的工作平 臺，并配有圖像多樣采集功能，能夠做到圖像同步采集與分析。HT 光機完全體現了 ELT 設計 中的集使用簡便、圖像清晰、價格合理的完美理念。

伊蘭特x-ray HT100 透視檢測設備適用范圍:

o BGA ，CSP，F(xiàn)lip Chip 檢測

o PCB 板焊接情況檢測

o  短路，開路，空洞，冷焊的檢測

o LED、IC 封裝檢測

o  電容，電阻等元器件的檢測

o  一些鑄造件、金屬器件的內部 檢測

o  電熱管、鋰電池、珍珠、 精密器件等內部檢測

伊蘭特x-ray HT100 透視檢測設備結構特點：

1.X/Y/Z,三軸可動

2.導軌無噪音，運動靈活

3.維護空間簡潔、寬敞，保養維護方便

4.安全限位開關保證安全

5.整體防護措施符合國際安全輻射標準

6.HT 100 工作平臺有四種語言界面，使用方便

7.美國技術，世界先進水平

x-ray HT100 透視檢測設備系統特點：

1.   可配置 100 千伏，5 微米聚焦的 X 光管能產生 125 倍的幾何放大率，系統倍數放大可 達到 1000 倍的放大率。

2.觀察范圍可從 1.5 毫米至 50 毫米。

3.采用激光筆輔助樣品定位。

4.X 光管的 Z 軸可動控制（FOV 和放大率控制）。

5.X 光管探測器的 Z 軸可動控制（FOV 和放大率控制）。

6.載物臺可作±60°旋轉。

伊蘭特x-ray HT100 透視檢測設備軟件功能：

1.同步消除雪花，通過黑白對比而自動尋找邊緣；

2. BGA 焊球測量技術，只要輕點鼠標，就能對任一單個球體或球柵進行測量（可測 圓、距離、角度、面積）；

3. 3D 圖像模擬功能；

4.  自動測量空洞百分比；

5.  強大的圖像采集對比庫以便進行探傷分析；

6.  具備鏡像、翻轉、對比度等多種圖像處理功能；

7.  為方便各用戶，特設置中、英等國際語言支持；

8.  特有 SPC 或電子數據表格輸出能力。

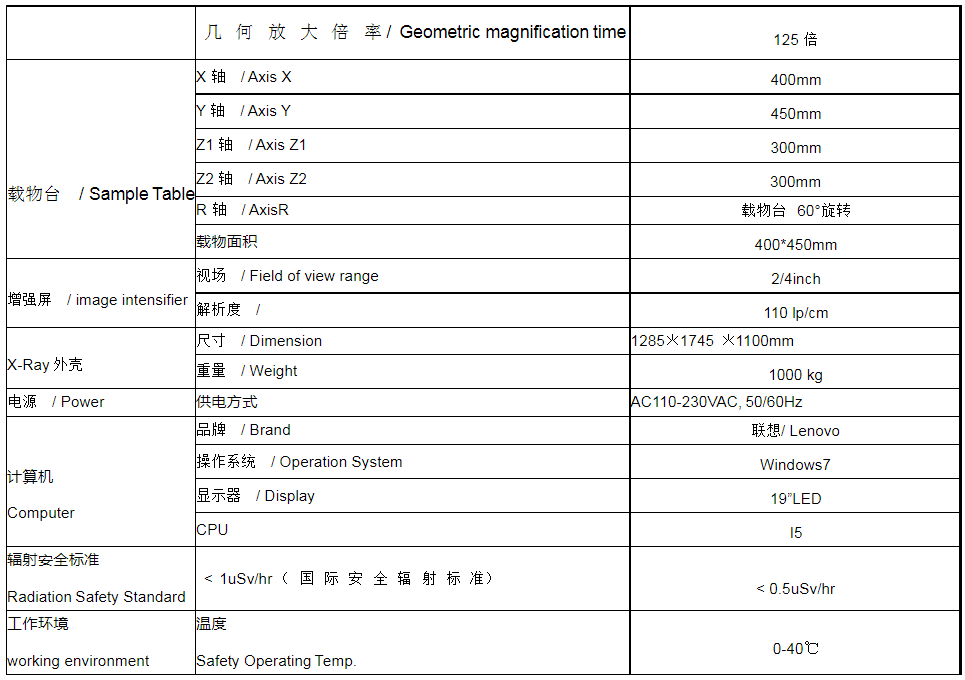

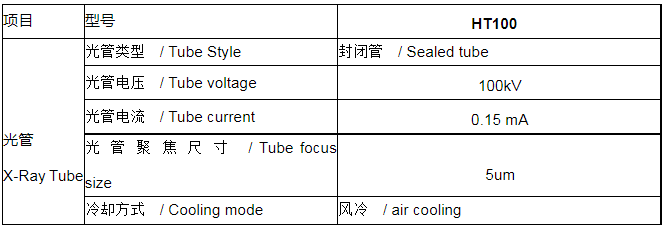

伊蘭特x-ray HT100 透視檢測設備技術參數：
